NCL NC6869E

Video capture card 8ch real-time NCL NC6869E
button

NCL NC6869E – Video capture card 8ch real-time.

Плата видеозахвата PCI Express, 8 каналов

Розница Оптом
115$97$

Информация о NCL NC6869E

Платы видеозахвата серии NC6869E производят оцифровку видеосигнала со звуком от восьми аналоговых видеокамер или других источников видеосигнала.

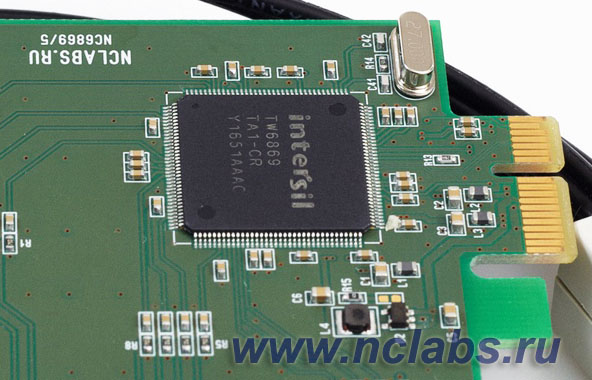

Cемейство плат видеозахвата NC6865E/NC6869E использует чипы видеодекодера Renesas/Intersil/Techwell TW6869 (8 каналов) или TW6865 (4 канала).
Плата устанавливается в слот PCI Express персонального компьютера или сервера. В один компьютер можно установить до 3 однотипных плат.
Плата может быть укомплектована кабелем-разветвителем с разъемами BNC, RCA или другими по согласованию с заказчиком.
Продукт ориентирован на применение производителями компьютерной техники (OEM) и не комплектуется прикладным программным обеспечением.
Оптовая цена указана ориентировочно, фактическая цена формируется в зависимости от конфигурации платы, размера партии и других условий поставки.

Технические характеристики:
Тип БИС видеодекодера: Intersil/Techwell TW6869
Тип видеосигнала на входе: аналоговый композитный (PAL/SECAM/NTSC), 1V p-p
Количество входов: 8*видео + 8*аудио
Максимальное поддерживаемое разрешение в каждом канале: 704*576 (PAL)
Производительность по видеосигналу: 200 кадров в секунду (8 каналов по 25 к/c на канал в разрешении D1)
Совместимость с ОС: Linux 2.6+, MS Windows XP / XP Embedded / 7+.

Диапазон рабочих температур: коммерческий (0...50 град.С); по согласованию с заказчиком возможно изготовление с использованием компонентов для промышленного температурного диапазона (-40...+85 град.С)

Разработчик предоставляет поддержку в части драйверов для ОС Windows и Linux.
Изделие разработано и производится в России.

NC6869E video capture board offers real-time capture of analog composite video and audio signals from eight independent sources.
The board is suitable for installation into PCI Express x1 slot of any computer system.

The finished product may be delivered as board only or may be accompanied by breakout cables with BNC or RCA or other connectors according to the customer's request.
The product is targeted at OEM's of computer systems and does not include application software; however we offer drivers for major operating systems.
While originally designed for use in commercial environment, we can install components for extended temperature range upon request.
Prices shown on catalog are just indicative, exact price depends on configuration and on order quantity.

Specifications:
Video capture chip : Intersil/Techwell TW6869
Input signal type: analog, composite (PAL/SECAM/NTSC), 1V p-p
Inputs: 8*video+8*audio(mono)
Max.resolution per channel: 704*576 (PAL), 704*480 (NTSC), up to 25/30 frames per second within each channel
Video stream format at output: YUYV/UYVY/RGB555/RGB565
Audio stream format: PCM, 8/16/22/44.1/48 kHz sampling rate
Input connector type: DB15 x2 (breakout cables are available optionally)
Target temperature range: 0...50 degrees (Celsius); extended temperature range upor request
Dimensions: 110*70mm, with 120mm mounting bracket for standard ATX case
Software compatibility: Linux 2.6+, MS Windows XP / XP Embedded / 7+ .
We provide SDK for Windows including documentation and samples. More info upon request.
